RM-NPLA
ミニテーブルタイプ
ミニサイズ | 繰り返し精度が高い | 高速かつ安定

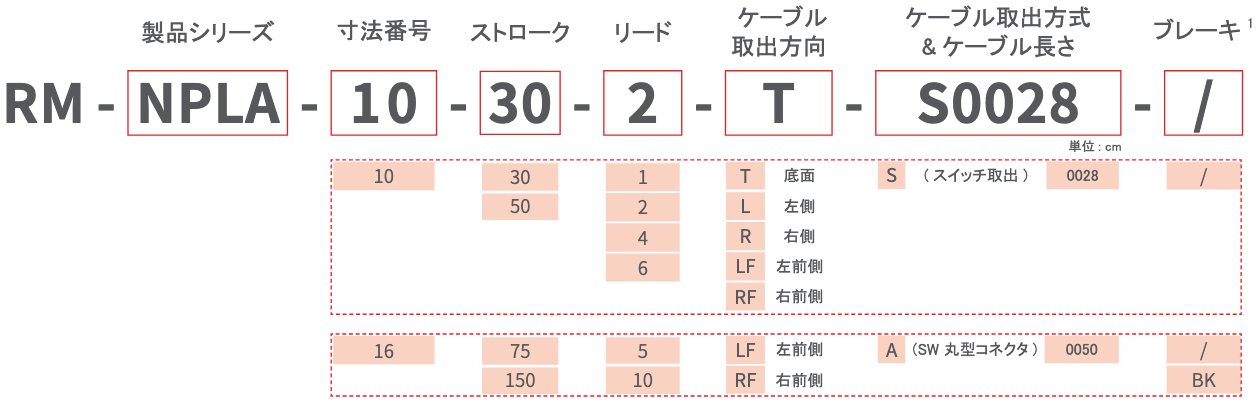

型式説明
製品仕様
商品モデル＆パラメータ - コントローラー外置き型
| 製品画像 |  | | | |
|---|---|---|---|---|
| モデル | RM-NPLA-10-30-1 | RM-NPLA-10-30-2 | RM-NPLA-10-30-4 | RM-NPLA-10-30-6 |
| 寸法番号 | 10 | 10 | 10 | 10 |
| 質量 (kg) | 0.5 | 0.5 | 0.5 | 0.5 |
| 寸法 (mm) | 111.5*34*48 | 111.5*34*48 | 111.5*34*48 | 111.5*34*48 |
| ストローク (mm) | 30 | 30 | 30 | 30 |
| リード (mm) | 1 | 2 | 4 | 6 |
| 最大速度 (mm/s) | 50 | 100 | 200 | 300 |
| 最大推力 (N) | 210 | 110 | 50 | 30 |
| 最大負荷質量 (kg) - 水平 | 6 | 3 | 2 | 1.5 |
| 最大負荷質量 (kg) - 垂直 | 3 | 2 | 1 | 0.5 |
| 繰り返し精度 (mm) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 許容モーメント (N.m) | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 |
| コントローラー | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM |
| サポートのバス制御 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |||
| サポート制御方式 | I/O，パルス制御（RM-CEMコントローラを除く） | |||
| 定格電圧 (V) | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 定格電流 (A) | 1.25 | 1.25 | 1.25 | 1.25 |
| ケーブルの長さ (m) | 3/5(オプション) | 3/5(オプション) | 3/5(オプション) | 3/5(オプション) |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） | |||
| IP保護等級 | IP40 | IP40 | IP40 | IP40 |
| 製品画像 |  | | | |
|---|---|---|---|---|
| モデル | RM-NPLA-10-50-1 | RM-NPLA-10-50-2 | RM-NPLA-10-50-4 | RM-NPLA-10-50-6 |
| 寸法番号 | 10 | 10 | 10 | 10 |
| 質量 (kg) | 0.6 | 0.6 | 0.6 | 0.6 |
| 寸法 (mm) | 131.5*34*48 | 131.5*34*48 | 131.5*34*48 | 131.5*34*48 |
| ストローク (mm) | 50 | 50 | 50 | 50 |
| リード (mm) | 1 | 2 | 4 | 6 |
| 最大速度 (mm/s) | 50 | 100 | 200 | 300 |
| 最大推力 (N) | 210 | 110 | 50 | 30 |
| 最大負荷質量 (kg) - 水平 | 6 | 3 | 2 | 1.5 |
| 最大負荷質量 (kg) - 垂直 | 3 | 2 | 1 | 0.5 |
| 繰り返し精度 (mm) | ±0.005 | ±0.005 | ±0.005 | ±0.005 |
| 許容モーメント (N.m) | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 | MP: 9.75, MR: 11.31, MY: 3.75 |
| コントローラー | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM |
| サポートのバス制御 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |||
| サポート制御方式 | I/O，パルス制御（RM-CEMコントローラを除く） | |||
| 定格電圧 (V) | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 定格電流 (A) | 1.25 | 1.25 | 1.25 | 1.25 |
| ケーブルの長さ (m) | 3/5(オプション) | 3/5(オプション) | 3/5(オプション) | 3/5(オプション) |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） | |||
| IP保護等級 | IP40 | IP40 | IP40 | IP40 |
| 製品画像 |  | |  | |
|---|---|---|---|---|
| モデル | RM-NPLA-16-75-5 | RM-NPLA-16-75-10 | RM-NPLA-16-150-5 | RM-NPLA-16-150-10 |
| 寸法番号 | 16 | 16 | 16 | 16 |
| 質量 (kg) | 1.4 | 1.4 | 1.9 | 1.9 |
| 寸法 (mm) | 164*58*63.5 | 164*58*63.5 | 237*58*63.5 | 237*58*63.5 |
| ストローク (mm) | 75 | 75 | 150 | 150 |
| リード (mm) | 5 | 10 | 5 | 10 |
| 最大速度 (mm/s) | 250 | 380 | 250 | 380 |
| 最大推力 (N) | 360 | 180 | 360 | 180 |
| 最大負荷質量 (kg) - 水平 | 18 | 15 | 18 | 15 |
| 最大負荷質量 (kg) - 垂直 | 6 | 3 | 6 | 3 |
| 繰り返し精度 (mm) | ±0.02 | ±0.02 | ±0.02 | ±0.02 |
| 断電セルフロック | ブレーキ付き(オプション) | ブレーキ付き(オプション) | ブレーキ付き(オプション) | ブレーキ付き(オプション) |
| 許容モーメント (N.m) | MP:18.13, MR:19.11, MY:18.13 | MP:18.13, MR:19.11, MY:18.13 | MP:18.13, MR:19.11, MY:18.13 | MP:18.13, MR:19.11, MY:18.13 |
| コントローラー | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM | RM-CEU, RM-CEM |
| サポートのバス制御 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |||
| サポート制御方式 | I/O，パルス制御（RM-CEMコントローラを除く） | |||
| 定格電圧 (V) | DC24±10% | DC24±10% | DC24±10% | DC24±10% |
| 定格電流 (A) | 5 | 5 | 5 | 5 |
| 使用環境 | 0～40℃、85%RH以下 （但し、結露なきこと） | |||
| IP保護等級 | IP40 | IP40 | IP40 | IP40 |
注記
- 1. 本製品マニュアルの寸法図は、標準モデルの寸法図です。カスタマイズするモデルの寸法図 ( モーター方向、ケーブル取出方向・方式など ) については、弊社の営業担当にお問い合わせください。
モーメント方向
