RM-PLA

直線テーブルタイプ

並列取り付け可能 | 繰り返し精度が高い | 高速かつ安定

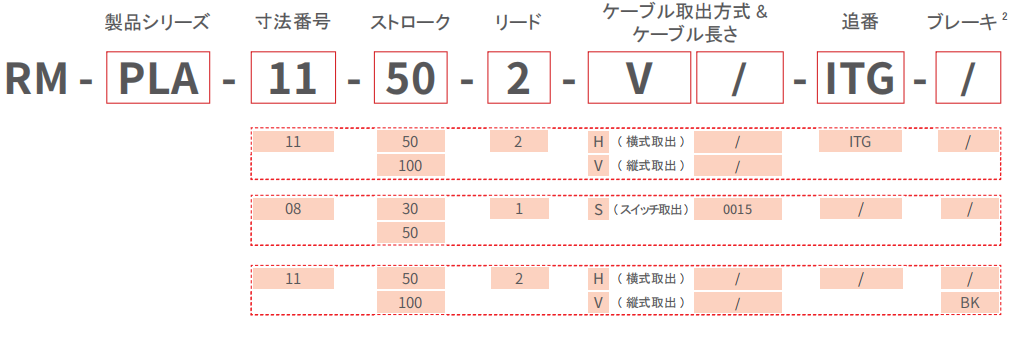

型式説明

モデル	RM-PLA-08-30-1	RM-PLA-08-50-1	RM-PLA-11-50-2	RM-PLA-11-100-2
製品画像
寸法番号	08	08	11	11
質量 (kg)	0.4	0.6	0.9	1.1
寸法 (mm)	1712544	1912544	2553550.5	3053550.5
ストローク (mm)	30	50	50	100
リード (mm)	1	1	2	2
最大速度 (mm/s)	50	50	100	100
最大推力1 (N)	55	55	300	300
最大負荷質量 (kg) - 水平	2	2	3	3
最大負荷質量 (kg) - 垂直	1	1	1.5	1.5
繰り返し精度 (mm)	±0.02	±0.02	±0.02	±0.02
動的許容モーメント (N.m)	MR: 3, MP:1.9, MY:1.9	MR: 3, MP:1.9, MY:1.9	MR: 7.9, MP:4.0, MY:5.8	MR: 7.9, MP:4.0, MY:5.8
コントローラー	RM-C-20, RM-CEP-20, RM-CEM	RM-C-20, RM-CEP-20, RM-CEM	RM-C-20, RM-CEP-20, RM-CEM	RM-C-20, RM-CEP-20, RM-CEM
サポートのバス制御	Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen
サポート制御方式	I/O，パルス制御（RM-CEMコントローラを除く）
定格電圧 (V)	DC24±10%	DC24±10%	DC24±10%	DC24±10%
定格電流 (A)	2	2	2	2
使用環境	0～40℃、85%RH以下（但し、結露なきこと）
IP保護等級	IP40	IP40	IP40	IP40

1.データは25℃実験温度で実測した結果です。
2.ブレーキ付きの製品の資料については、弊社の営業担当にお問い合わせください。
3.本製品マニュアルの寸法図は、標準モデルの寸法図です。カスタマイズするモデルの寸法図 ( モーター方向、ケーブル取出方向・方式など ) については、弊社の営業担当にお問い合わせください。
