RM-RLA
折り返しタイプ
折り返し構造 | 繰り返し精度が高い | 高速な反応

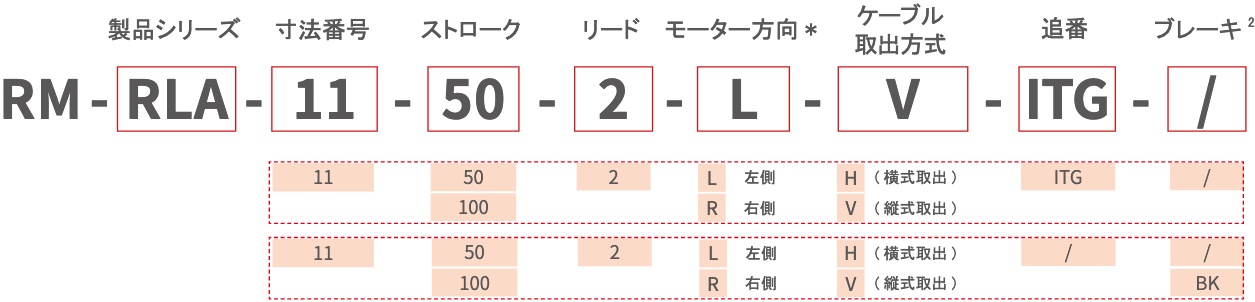

型式説明
製品仕様
製品型式および仕様 - ITG一体型（コントローラー内蔵）
| 製品画像 |  |  |
|---|---|---|
| モデル | RM-RLA-11-50-2-ITG | RM-RLA-11-100-2-ITG |
| 寸法番号 | 11 | 11 |
| 質量 (kg) | 0.9 | 1.1 |
| 寸法 (mm) | 154*73*35.5 | 204*73*35.5 |
| ストローク (mm) | 50 | 100 |
| リード (mm) | 2 | 2 |
| 最大速度 (mm/s) | 100 | 100 |
| 最大推力1 (N) | 300 | 300 |
| 最大負荷質量(垂直) (kg) | 1.5 | 1.5 |
| 繰り返し精度 (mm) | ±0.02 | ±0.02 |
| ロードの回転しない精度 (° ) | ±1.5 | ±1.5 |
| 制御方式 - バス | ModbusRTU/CANopen | ModbusRTU/CANopen |
| 制御方式 - インターフェース | I/O | I/O |
| I/Oインターフェース | INPUT 3点 (NPN), OUTPUT 3点 (NPN) | INPUT 3点 (NPN), OUTPUT 3点 (NPN) |
| 定格電圧 (V) | DC24±10% | DC24±10% |
| 定格電流 (A) | 2 | 2 |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） | 0～40℃、85%RH以下（但し、結露なきこと） |
| IP保護等級 | IP40 | IP40 |
製品型式および仕様 - コントローラー外付け型
| 製品画像 | | |
|---|---|---|
| モデル | RM-RLA-11-50-2 | RM-RLA-11-100-2 |
| 寸法番号 | 11 | 11 |
| 質量 (kg) | 0.9 | 1.1 |
| 寸法 (mm) | 154*75*35.5 | 204*73*35.5 |
| ストローク (mm) | 50 | 100 |
| リード (mm) | 2 | 2 |
| 最大速度 (mm/s) | 100 | 100 |
| 最大推力1 (N) | 300 | 300 |
| 最大負荷質量(垂直) (kg) | 1.5 | 1.5 |
| 繰り返し精度 (mm) | ±0.02 | ±0.02 |
| ロードの回転しない精度 (° ) | ±1.5 | ±1.5 |
| コントローラー | RM-C-20, RM-CEP-20, RM-CEM | RM-C-20, RM-CEP-20, RM-CEM |
| サポートのバス制御 | Modbus RTU, EtherCAT, Modbus TCP, PROFINET, EtherNet/IP, CC-LINK, CANopen | |
| サポート制御方式 | I/O，パルス制御（RM-CEMコントローラを除く） | |
| 定格電圧 (V) | DC24±10% | DC24±10% |
| 定格電流 (A) | 2 | 2 |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） | 0～40℃、85%RH以下（但し、結露なきこと） |
| IP保護等級 | IP40 | IP40 |
注記
- 1.データは25℃実験温度で実測した結果です。
- 2.ブレーキ付きの製品の資料については、弊社の営業担当にお問い合わせください。
- 3.本製品マニュアルの寸法図は、標準モデルの寸法図です。カスタマイズするモデルの寸法図 ( モーター方向、ケーブル取出方向・方式など ) については、弊社の営業担当にお問い合わせください。
