RM-WRPLA
ワイドテーブルタイプ
ワイドテーブル構造 | 大負荷に対応可能 | 高速な反応

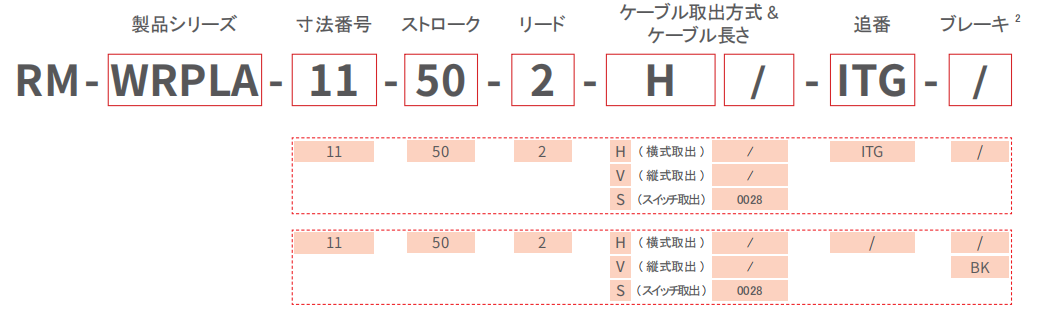

型式説明
製品仕様
製品型式および仕様 - ITG一体型（コントローラー内蔵）
| 製品画像 |  |
|---|---|
| モデル | RM-WRPLA-11-50-2-ITG |
| 寸法番号 | 11 |
| 質量 (kg) | 1.6 |
| 寸法 (mm) | 150*80*56 |
| ストローク (mm) | 50 |
| リード (mm) | 2 |
| 最大速度 (mm/s) | 100 |
| 最大推力1 (N) | 300 |
| 最大負荷質量 (kg) - 水平 | 6 |
| 最大負荷質量 (kg) - 垂直 | 0.5 |
| 繰り返し精度 (mm) | ±0.02 |
| 動的許容モーメント (N.m) | MR: 9.11, MP: 13.67, MY:13.67 |
| 制御方式 - バス | Modbus RTU/CANopen |
| 制御方式 - インターフェース | I/O |
| I/Oインターフェース | INPUT 3点 (NPN), OUTPUT 3点 (NPN) |
| 定格電圧 (V) | DC24±10% |
| 定格電流 (A) | 2 |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） |
| IP保護等級 | IP40 |
製品型式および仕様 - コントローラー外付け型
| 製品画像 | |
|---|---|
| モデル | RM-WRPLA-11-50-2 |
| 寸法番号 | 11 |
| 質量 (kg) | 1.6 |
| 寸法 (mm) | 150*80*56 |
| 丝杆类型 | ボールねじ |
| ストローク (mm) | 50 |
| リード (mm) | 2 |
| 最大速度 (mm/s) | 100 |
| 最大推力1 (N) | 300 |
| 最大負荷質量 (kg) - 水平 | 6 |
| 最大負荷質量 (kg) - 垂直 | 0.5 |
| 繰り返し精度 (mm) | ±0.02 |
| 動的許容モーメント (N.m) | MR: 9.11, MP: 13.67, MY: 13.67 |
| コントローラー | RM-C-20, RM-CEP-20, RM-CEM |
| サポートのバス制御 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen |
| サポート制御方式 | I/O，パルス制御（RM-CEMコントローラを除く） |
| 定格電圧 (V) | DC24±10% |
| 定格電流 (A) | 2 |
| 使用環境 | 0～40℃、85%RH以下（但し、結露なきこと） |
| IP保護等級 | IP40 |
注記
- 1.データは25℃実験温度で実測した結果です。
- 2.ブレーキ付きの製品の資料については、弊社の営業担当にお問い合わせください。
- 3.本製品マニュアルの寸法図は、標準モデルの寸法図です。カスタマイズするモデルの寸法図 ( モーター方向、ケーブル取出方向・方式など ) については、弊社の営業担当にお問い合わせください。
モーメント方向
