RM-PVCS-F
SoftForce® テーブルタイプ ダイレクトドライブの電動アクチュエーター

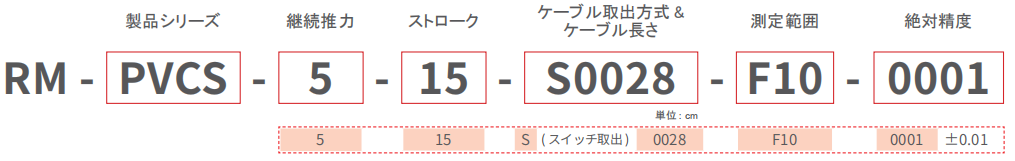

型式説明
製品仕様
| 製品画像 |  |
|---|---|
| モデル | RM-PVCS-5-15-F |
| 質量 | 1.1kg |
| 寸法 | 173.5*81*45mm |
| ストローク | 15mm |
| 継続推力1 | 5N |
| 推力定数 | 2.85N/A |
| 位置決め繰り返し精度 | ±6 μm |
| 直線ストロークの精度 | 0.5μm |
| 最大頻度 | 6Hz |
| 兼用のコントローラー | RM-CEUF-55；RM-CEMF-55 |
| サポートのバス | RM-CEUFコントローラはサポート：EtherCAT；Modbus RTU；I/ORM-CEMFコントローラはサポート：Modbus TCP；PROFINET；CC-LINK；Modbus RTU |
| 定格電流 | 2.1A |
| 定格電圧 | 24V |
| z 軸落下防止保護 | 定荷重ばねでリセット |
| 使用環境 | 0 ～ 40℃、85%RH 以下 （但し、結露なきこと） |
| IP 保護等級 | IP40 |
| 使用環境 | 0～40℃、85%RH以下 （但し、結露なきこと） |
| IP保護等級 | IP40 |
センサー範囲と対応する閉ループ出力範囲の参照表
| 継続の推力 | ストロック | 閉ループの出力範囲 | |
|---|---|---|---|
| F10-0001 | |||
| 5 N | 15 mm | 0.04～4.96 N | |
注記
- 1.データは25℃実験温度で実測した結果です。
