RM-NPLA
微型平台型电动推杆
微型小体积 | 高重复精度 | 高速平稳 | 高刚性
NPLA微型平台型电动推杆系列，是一款高集成度、高性能的微型伺服电缸，特殊设计使其具备小体积、大负载、大推力、高刚性等特点，微米级高重复定位精度，可选行程30-150mm，最大推力210N，最大负载6kg，最高速度300mm/s。
NPLA系列可选型号丰富，支持多种主流工业总线协议，广泛应用于半导体、3C电子、汽车电子、锂电池制造等行业中精密推压顶升、压装贴合、保压扣合、检测等多种应用场景。

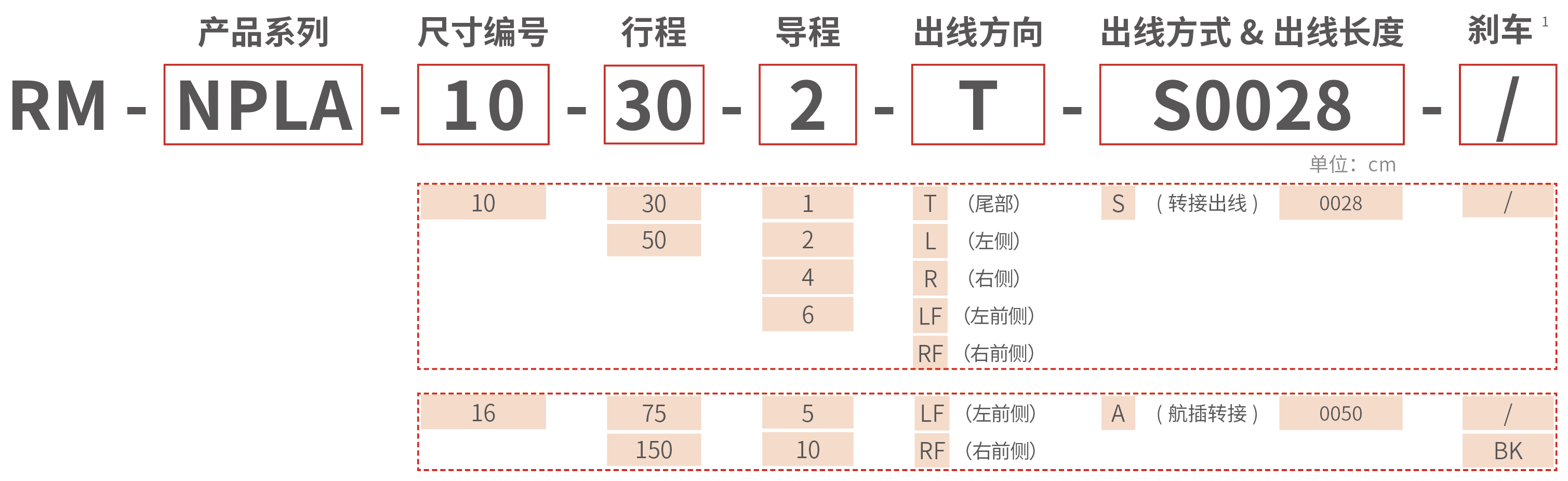

型号说明
产品参数
RM-NPLA-10-30
微型平台型推杆

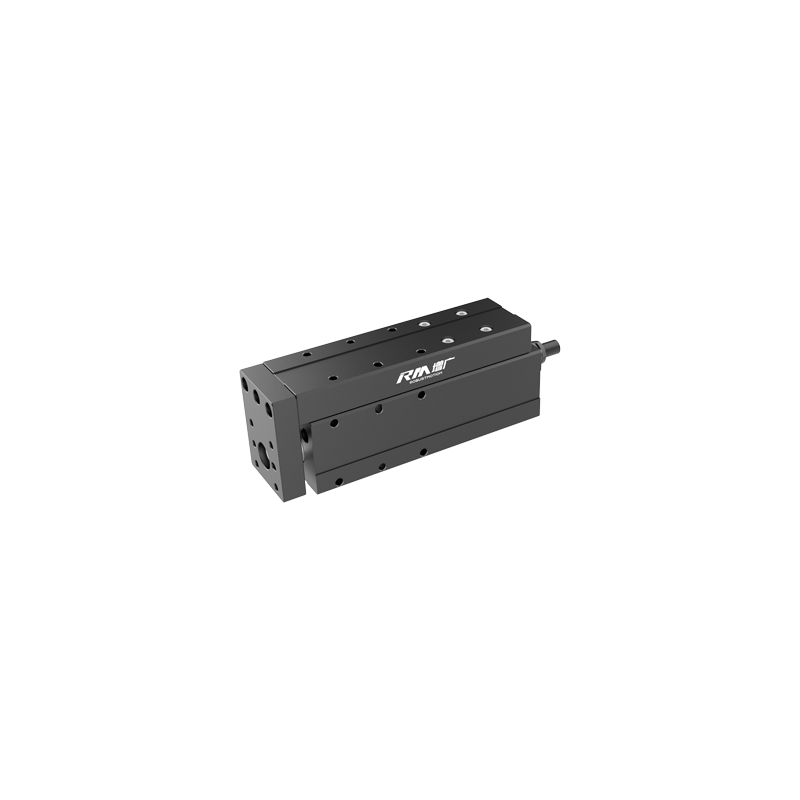

| 产品图 |  | | | |
|---|---|---|---|---|
| 型号名 | RM-NPLA-10-30-1 | RM-NPLA-10-30-2 | RM-NPLA-10-30-4 | RM-NPLA-10-30-6 |
| 尺寸编号 | 10 | 10 | 10 | 10 |
| 质量 | 0.5kg | 0.5kg | 0.5kg | 0.5kg |
| 尺寸 | 111.5*34*48mm | 111.5*34*48m | 111.5*34*48mm | 111.5*34*48mm |
| 行程 | 30mm | 30mm | 30mm | 30mm |
| 导程 | 1mm | 2mm | 4mm | 6mm |
| 最高速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s |
| 最大推压力 | 210N | 110N | 50N | 30N |
| 水平最大负载质量 | 6kg | 3kg | 2kg | 1.5kg |
| 垂直最大负载质量 | 3kg | 2kg | 1kg | 0.5kg |
| 重复精度 | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm |
| 静态负载允许力矩MP | 9.75 N.m | 9.75 N.m | 9.75 N.m | 9.75 N.m |
| 静态负载允许力矩MR | 11.31 N.m | 11.31 N.m | 11.31 N.m | 11.31 N.m |
| 静态负载允许力矩MY | 3.75 N.m | 3.75 N.m | 3.75 N.m | 3.75 N.m |
| 适用控制器 | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM |
| 支持通讯方式 | RM-CEU支持：EtherCAT；Modbus RTU；I/O RM-CEM支持：Modbus TCP；PROFINET；CC-Link | |||
| I/O接口 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 1.25A | 1.25A | 1.25A | 1.25A |
| 电缆长度 | 3m / 5m(可选配) | 3m / 5m(可选配) | 3m / 5m(可选配) | 3m / 5m(可选配) |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 | IP40 | IP40 |
RM-NPLA-10-50
微型平台型推杆

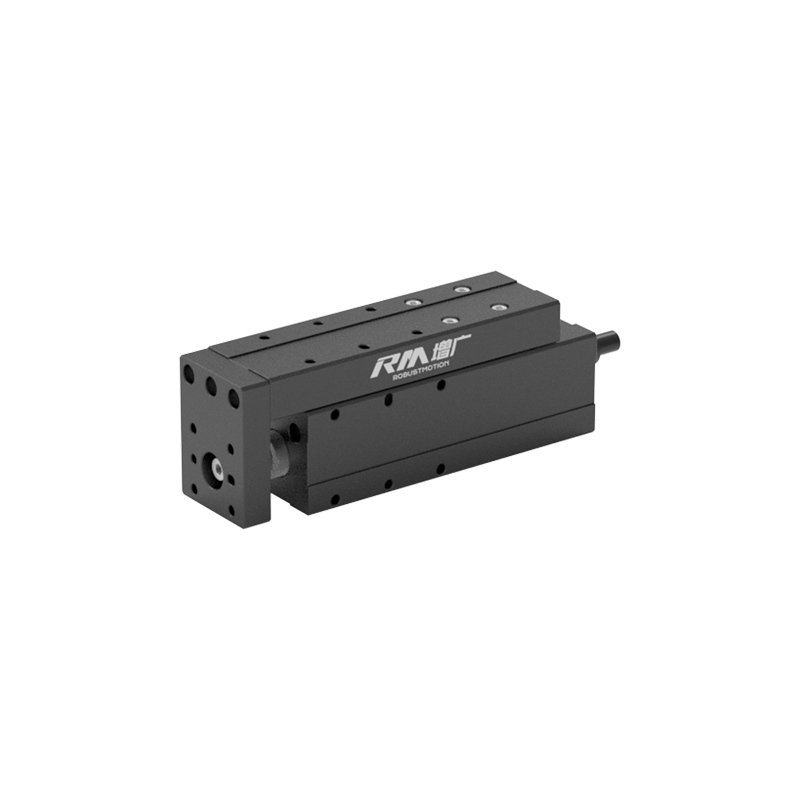

| 产品图 |  | | | |
|---|---|---|---|---|
| 型号名 | RM-NPLA-10-50-1 | RM-NPLA-10-50-2 | RM-NPLA-10-50-4 | RM-NPLA-10-50-6 |
| 尺寸编号 | 10 | 10 | 10 | 10 |
| 质量 | 0.6kg | 0.6kg | 0.6kg | 0.6kg |
| 尺寸 | 131.5*34*48mm | 131.5*34*48mm | 131.5*34*48mm | 131.5*34*48mm |
| 行程 | 50mm | 50mm | 50mm | 50mm |
| 导程 | 1mm | 2mm | 4mm | 6mm |
| 最高速度 | 50mm/s | 100mm/s | 200mm/s | 300mm/s |
| 最大推压力 | 210N | 110N | 50N | 30N |
| 水平最大负载质量 | 6kg | 3kg | 2kg | 1.5kg |
| 垂直最大负载质量 | 3kg | 2kg | 1kg | 0.5kg |
| 重复精度 | ±0.005mm | ±0.005mm | ±0.005mm | ±0.005mm |
| 静态负载允许力矩MP | 9.75 N.m | 9.75 N.m | 9.75 N.m | 9.75 N.m |
| 静态负载允许力矩MR | 11.31 N.m | 11.31 N.m | 11.31 N.m | 11.31 N.m |
| 静态负载允许力矩MY | 3.75 N.m | 3.75 N.m | 3.75 N.m | 3.75 N.m |
| 适用控制器 | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM |
| 支持通讯方式 | RM-CEU支持：EtherCAT；Modbus RTU；I/O RM-CEM支持：Modbus TCP；PROFINET；CC-Link | |||
| I/O接口 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 1.25A | 1.25A | 1.25A | 1.25A |
| 电缆长度 | 3m / 5m(可选配) | 3m / 5m(可选配) | 3m / 5m(可选配) | 3m / 5m(可选配) |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 | IP40 | IP40 |
RM-NPLA-16-75/150
微型平台型推杆

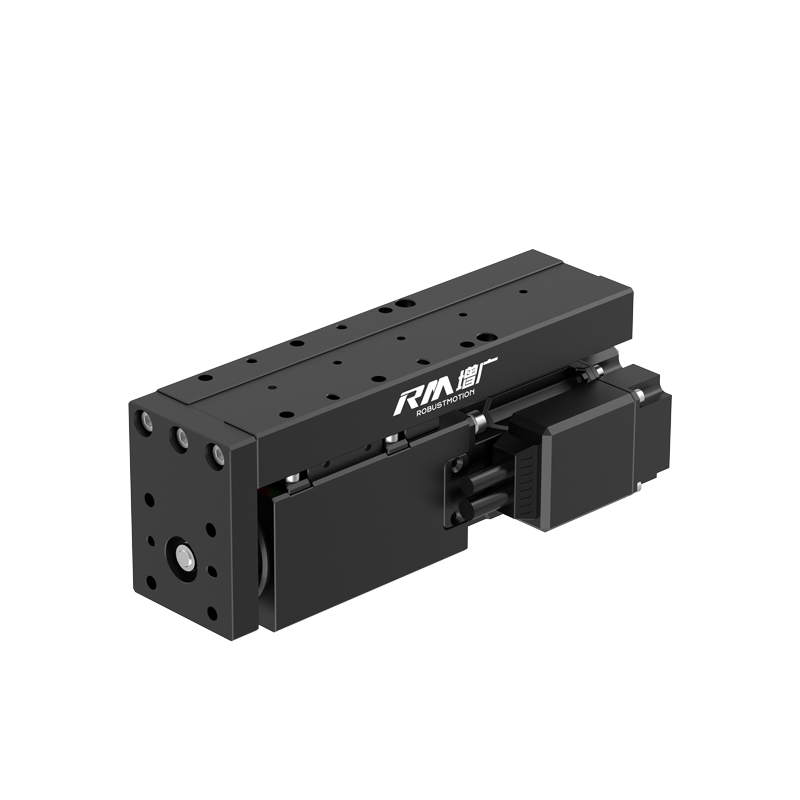

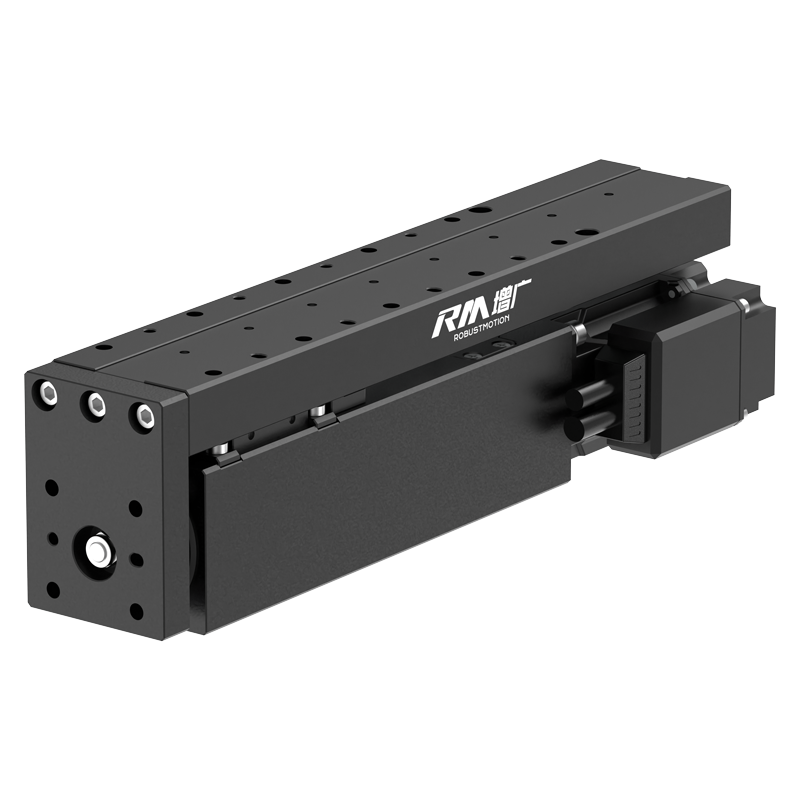

| 产品图 |  | |  | |
|---|---|---|---|---|
| 型号名 | RM-NPLA-16-75-5 | RM-NPLA-16-75-10 | RM-NPLA-16-150-5 | RM-NPLA-16-150-10 |
| 尺寸编号 | 16 | 16 | 16 | 16 |
| 不带抱闸质量 | 1.4kg | 1.4kg | 1.9kg | 1.9kg |
| 尺寸 | 164*58*63.5mm | 164*58*63.5mm | 237*58*63.5mm | 237*58*63.5mm |
| 行程 | 75mm | 75mm | 150mm | 150mm |
| 导程 | 5mm | 10mm | 5mm | 10mm |
| 最高速度 | 250mm/s | 380mm/s | 250mm/s | 380mm/s |
| 最大推压力 | 360N | 180N | 360N | 180N |
| 水平最大负载质量 | 18kg | 15kg | 18kg | 15kg |
| 垂直最大负载质量 | 6kg | 3kg | 6kg | 3kg |
| 重复精度 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02mm |
| 是否带抱闸 | 可带抱闸 | 可带抱闸 | 可带抱闸 | 可带抱闸 |
| 静态负载允许力矩MP | 18.13 N.m | 18.13 N.m | 18.13 N.m | 18.13 N.m |
| 静态负载允许力矩MR | 19.11 N.m | 19.11 N.m | 19.11 N.m | 19.11 N.m |
| 静态负载允许力矩MY | 18.13 N.m | 18.13 N.m | 18.13 N.m | 18.13 N.m |
| 适用控制器 | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM | RM-CEU；RM-CEM |
| 支持通讯方式 | RM-CEU支持：EtherCAT；Modbus RTU；I/O RM-CEM支持：Modbus TCP；PROFINET；CC-Link | |||
| I/O接口 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 5A | 5A | 5A | 5A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 | IP40 | IP40 |
说明
- 1. 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。

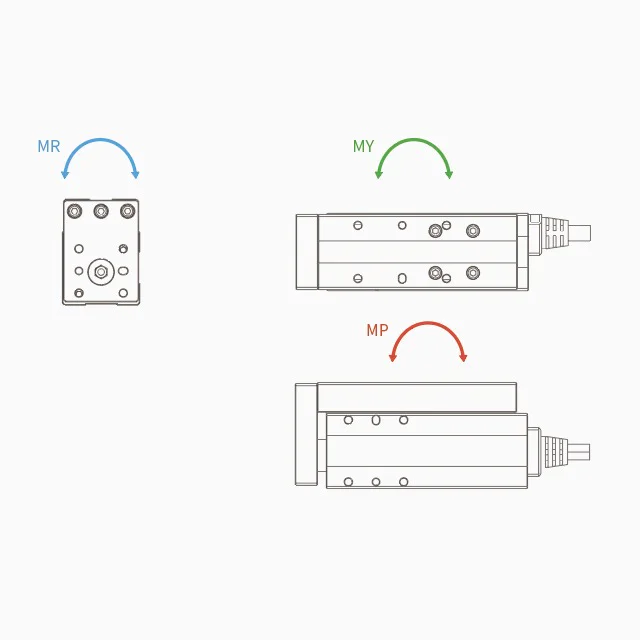

力矩方向
