RM-PLA
直线平台型电动推杆
可并排安装 | 高重复精度 | 自适应推压 | 高速稳定
PLA直线型电动推杆系列，是一款高刚性的工业级伺服电缸，窄长直线型机身设计，可并排安装节省空间。
PLA系列具有大推力、高重复定位精度、大行程等特点，适用于自动化产线或设备中多工位同步精密压装、顶升、热焊接等多种工艺。

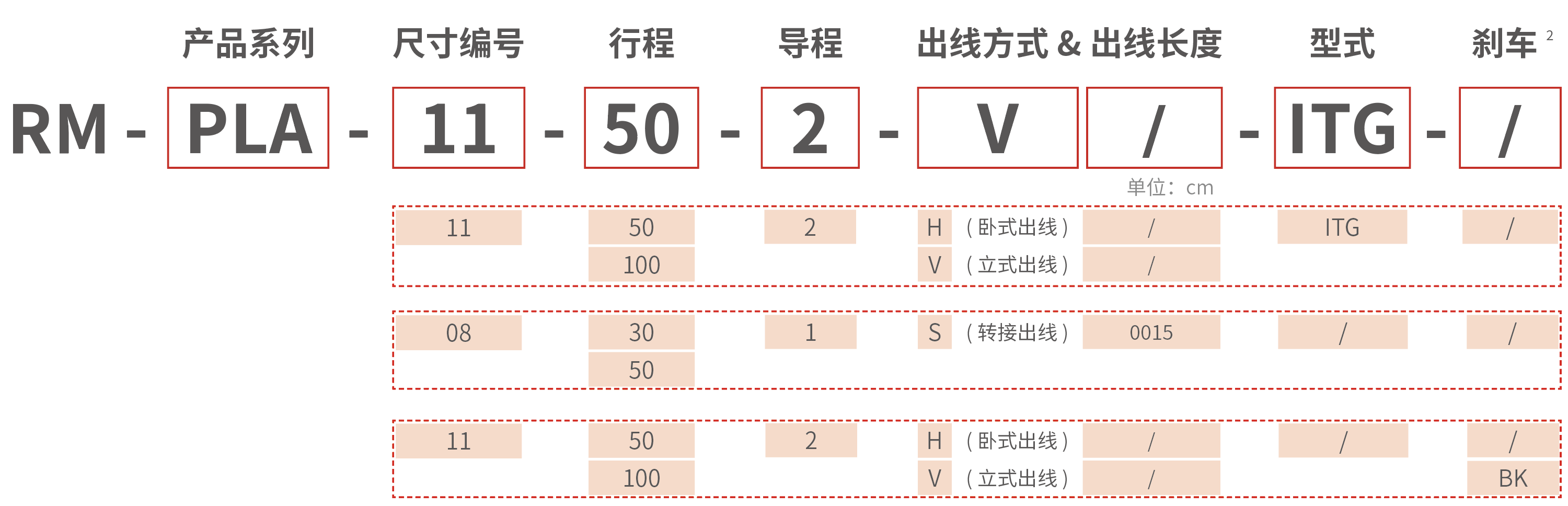

型号说明
产品参数
RM-PLA-08-30/50
直线平台型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-PLA-08-30-1 | RM-PLA-08-50-1 |
| 尺寸编号 | 08 | 08 |
| 质量（kg） | 0.4kg | 0.6kg |
| 尺寸（mm） | 171*25*44 | 191*25*44mm |
| 行程（mm） | 30mm | 50mm |
| 导程（mm） | 1mm | 1mm |
| 最高速度（mm/s） | 50mm/s | 50mm/s |
| 最大推压力1（N） | 55N | 55N |
| 水平最大负载质量 | 2kg | 2kg |
| 垂直最大负载质量 | 1kg | 1kg |
| 重复精度（mm） | ±0.02mm | ±0.02mm |
| 动态负载允许力矩MP | 1.9 N.m | 1.9 N.m |
| 动态负载允许力矩MR | 3.0 N.m | 3.0 N.m |
| 动态负载允许力矩MY | 1.9 N.m | 1.9 N.m |
| 适用控制器 | RM-C-20；RM-CEP-20；RM-CEM-20 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压（V） | DC 24V ±10% | DC 24V ±10% |
| 额定电流（A） | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
RM-PLA-11-50
直线平台型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-PLA-11-50-2-ITG | RM-PLA-11-50-2 |
| 尺寸编号 | 11 | 11 |
| 质量 | 0.9kg | 0.9kg |
| 尺寸 | 270*35*50.5mm | 255*35*50.5mm |
| 行程 | 50mm | 50mm |
| 导程 | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N |
| 水平最大负载质量 | 3kg | 3kg |
| 垂直最大负载质量 | 1.5kg | 1.5kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 动态负载允许力矩MP | 4.0 N.m | 4.0 N.m |
| 动态负载允许力矩MR | 7.9 N.m | 7.9 N.m |
| 动态负载允许力矩MY | 5.8 N.m | 5.8 N.m |
| 适合控制器 | 内置 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 输入3点， 输出3点（NPN） | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
RM-PLA-11-100
直线平台型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-PLA-11-100-2-ITG | RM-PLA-11-100-2 |
| 尺寸编号 | 11 | 11 |
| 质量 | 1.1kg | 1.1kg |
| 尺寸 | 320*35*50.5mm | 305*35*50.5mm |
| 行程 | 100 mm | 100mm |
| 导程 | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N |
| 水平最大负载质量 | 3kg | 3kg |
| 垂直最大负载质量 | 1.5kg | 1.5kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 动态负载允许力矩MP | 4.0 N.m | 4.0 N.m |
| 动态负载允许力矩MR | 7.9 N.m | 7.9 N.m |
| 动态负载允许力矩MY | 5.8 N.m | 5.8 N.m |
| 适合控制器 | 内置 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 输入3点, 输出3点（NPN） | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
说明
- 1. 数据来源于25℃实验室实测结果。
- 2. 如产品需要带刹车功能, 请联系销售代表获取相关图纸。
- 3. 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。

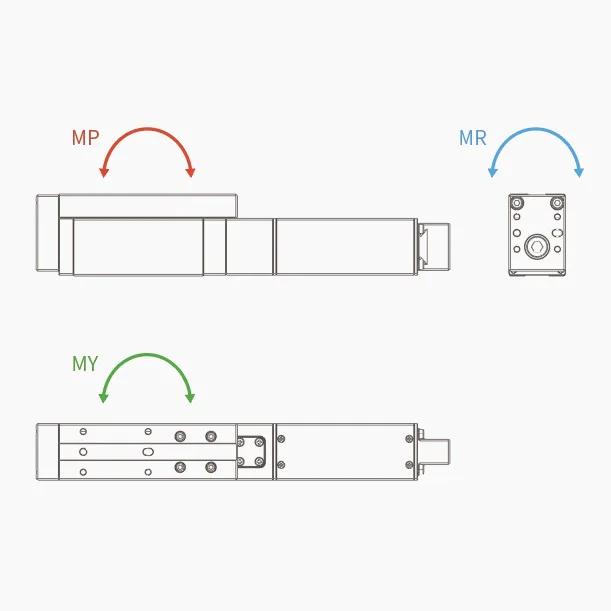

力矩方向
