RM-RPLA
折返平台型电动推杆
响应速度快 | 高刚性 | 高重复精度 | 自适应推压
RPLA折返平台型电动推杆系列，一款高刚性的工业级微型伺服电缸。电机可选左侧或右侧折叠方向，可显著节省设备空间。
RPLA系列具有大推力、大行程与高重复定位精度等优势，可选型号丰富，最大推力3000N，能胜任各自动化产线与设备中的多工位同步精密压装、顶升、点胶及焊接等多种复杂工艺。

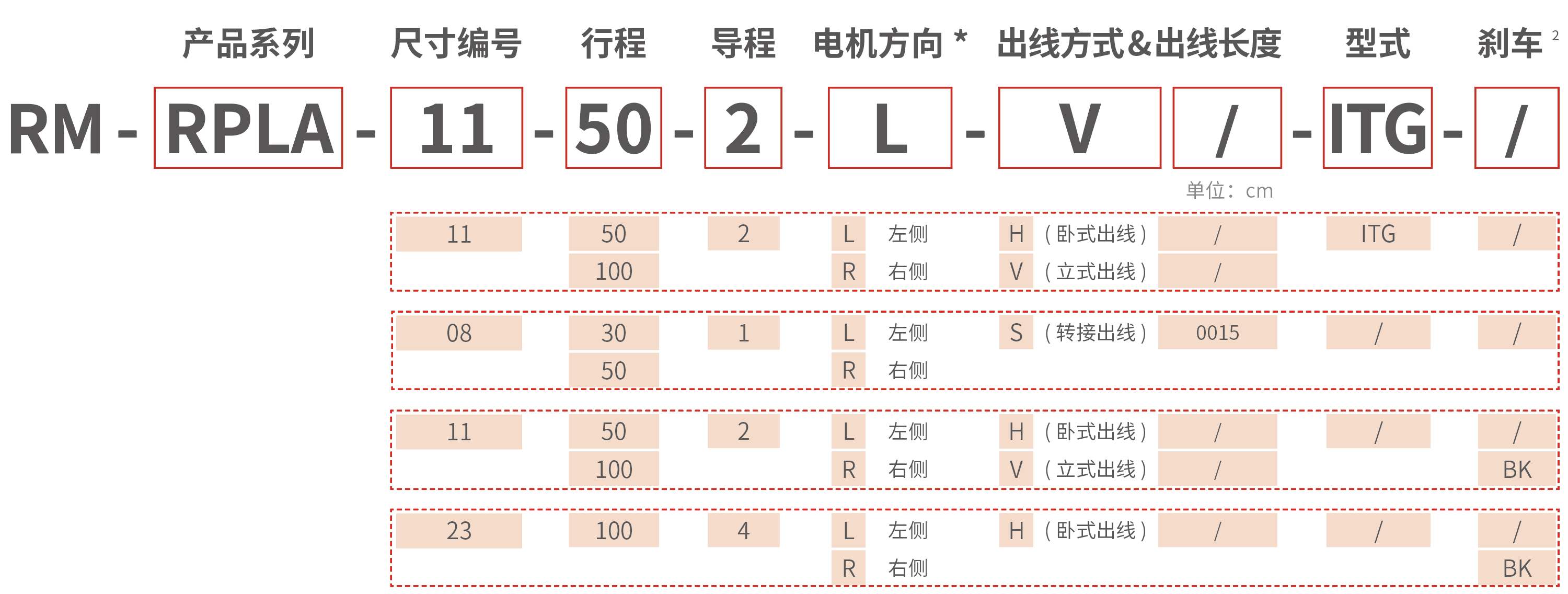

型号说明
产品参数
RM-RPLA-08
折返平台型推杆
| 产品图 |  |  |
|---|---|---|
| 型号名 | RM-RPLA-08-30-1 | RM-RPLA-08-50-1 |
| 尺寸编号 | 08 | 08 |
| 质量 | 0.4kg | 0.6kg |
| 尺寸 | 93*53*44mm | 113*53*44mm |
| 行程 | 30mm | 50mm |
| 导程 | 1mm | 1mm |
| 最高速度 | 50mm/s | 50mm/s |
| 最大推压力1 | 55N | 55N |
| 水平最大负载质量 | 2kg | 2kg |
| 垂直最大负载质量 | 1kg | 1kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 动态负载允许力矩MP | 1.9 N.m | 1.9 N.m |
| 动态负载允许力矩MR | 3.0 N.m | 3.0 N.m |
| 动态负载允许力矩MY | 1.9 N.m | 1.9 N.m |
| 适用控制器 | RM-C-20；RM-CEP-20；RM-CEMS-20 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
RM-RPLA-11-50/100
折返平台型推杆
| 产品图 |  |  | | |
|---|---|---|---|---|
| 型号名 | RM-RPLA-11-50-2-ITG | RM-RPLA-11-100-2-ITG | RM-RPLA-11-50-2 | RM-RPLA-11-100-2 |
| 尺寸编号 | 11 | 11 | 11 | 11 |
| 质量 | 0.9kg | 1.1kg | 0.9kg | 1.1kg |
| 尺寸 | 136*73*50.5mm | 186*73*50.5mm | 136*73*50.5mm | 186*73*50.5mm |
| 行程 | 50mm | 100mm | 50mm | 100mm |
| 导程 | 2mm | 2mm | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N | 300N | 300N |
| 水平最大负载质量 | 3kg | 3kg | 3kg | 3kg |
| 垂直最大负载质量 | 1.5kg | 1.5kg | 1.5kg | 1.5kg |
| 重复精度 | ±0.02mm | ±0.02mm | ±0.02mm | ±0.02 |
| 动态负载允许力矩MP | 4.0 N.m | 4.0 N.m | 4.0 N.m | 4.0 N.m |
| 动态负载允许力矩MR | 7.9 N.m | 7.9 N.m | 7.9 N.m | 7.9 N.m |
| 动态负载允许力矩MY | 5.8 N.m | 5.8 N.m | 5.8 N.m | 5.8 N.m |
| 适用控制器 | 内置 | 内置 | RM-C-20；RM-CEP-20；RM-CEMS-20 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） | |
| I/O接口 | 输入3点, 输出3点（NPN） | 输入3点, 输出3点（NPN） | 具体按控制器规格 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 | IP40 | IP40 |
RM-RPLA-23-100
折返平台型推杆
| 产品图 |  |
|---|---|
| 型号名 | RM-RPLA-23-100-4 |
| 尺寸编号 | 23 |
| 质量 | 6.5kg |
| 尺寸 | 261*153.6*95.5mm |
| 行程 | 100mm |
| 导程 | 4mm |
| 最高速度 | 115mm/s |
| 最大推压力1 | 2000N |
| 水平最大负载质量 | 50kg |
| 垂直最大负载质量 | 30kg |
| 重复精度 | ±0.03mm |
| 动态负载允许力矩MP | 25 N.m |
| 动态负载允许力矩MR | 17 N.m |
| 动态负载允许力矩MY | 17 N.m |
| 适用控制器 | RM-C-60；RM-CEP-60；RM-CEMS-60 |
| 支持通讯方式 | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% |
| 额定电流 | 4.2A |
| 使用环境 | 0~40℃；85%RH以下 |
| 防护等级 | IP50 |
说明
- 1. 数据来源于25℃实验室实测结果。
- 2. 如产品需要带刹车功能, 请联系销售代表获取相关图纸。
- 3. 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。

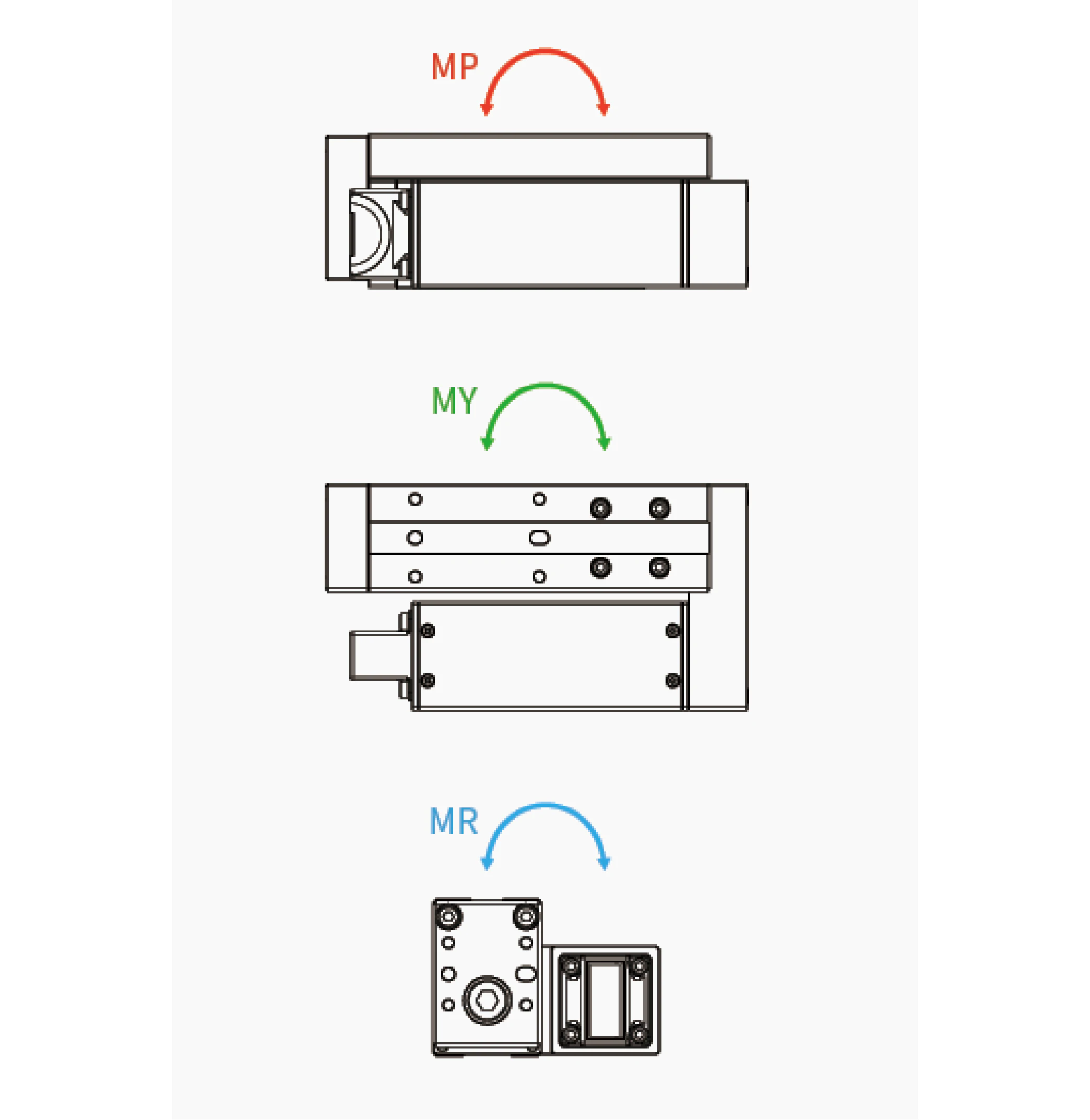

力矩方向
