RM-SLA
直线型电动推杆
可并排安装 | 高重复精度 | 自适应推压 | 响应速度快
SLA直线型电动推杆系列是一款高刚性工业级的伺服电缸，窄长直线型机身设计，可并排安装节省空间。
SLA系列具有大推力、高重复定位精度、大行程等优势，适用于汽车零部件、3C电子等众多行业中的精密点压、点测等多种工艺。

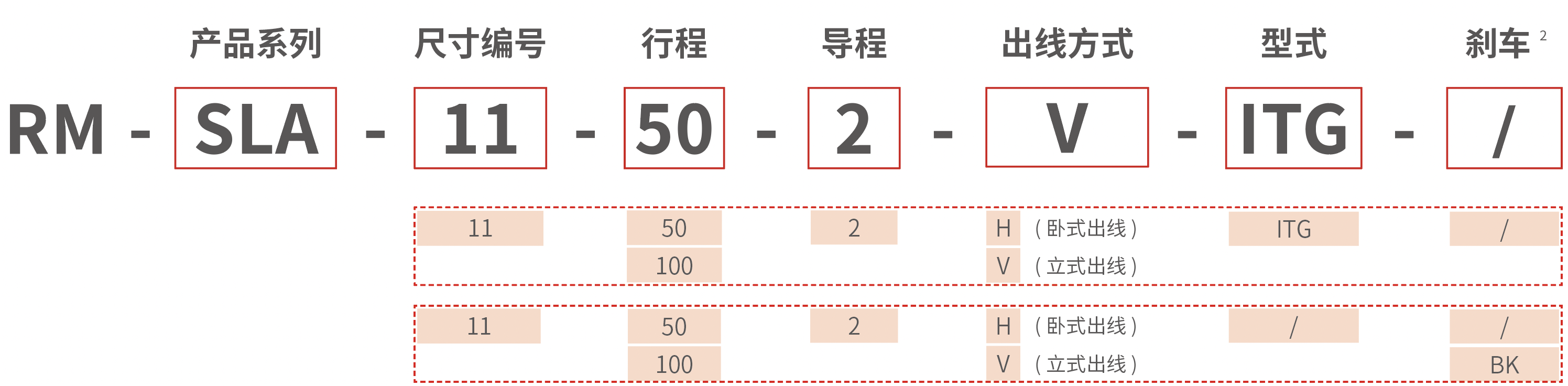

型号说明
产品参数
RM-SLA-11-50
直线型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-SLA-11-50-2-ITG | RM-SLA-11-50-2 |
| 尺寸编号 | 11 | 11 |
| 质量 | 0.7kg | 0.7kg |
| 尺寸 | 288*35*35.5mm | 273*35*35.5mm |
| 行程 | 50mm | 50mm |
| 导程 | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N |
| 垂直最大负载质量 | 1.5kg | 1.5kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 推杆不旋转精度 | ±1.5° | ±1.5° |
| 适用控制器 | 内置 | RM-C-20；RM-CEP-20； RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 输入3点, 输出3点（NPN） | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
RM-SLA-11-100
直线型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-SLA-11-100-2-ITG | RM-SLA-11-100-2 |
| 尺寸编号 | 11 | 11 |
| 质量 | 0.9 kg | 0.9kg |
| 尺寸 | 338*35*35.5mm | 323*35*35.5mm |
| 行程 | 100 mm | 100mm |
| 导程 | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N |
| 垂直最大负载质量 | 1.5kg | 1.5kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 推杆不旋转精度 | ±1.5° | ±1.5° |
| 适用控制器 | 内置 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 输入3点, 输出3点（NPN） | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
说明
- 1. 数据来源于25℃实验室实测结果。
- 2. 如产品需要带刹车功能, 请联系销售代表获取相关图纸。
- 3. 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。
