RM-WRPLA
宽平台型电动推杆
高刚性 | 大负载 | 响应速度快 | 自适应推压
WRPLA宽平台型电动推杆一款宽平台设计的工业级微型伺服电缸，平台负载可达6kg，具有大推力、重复定位精度等特点。
WRPLA系列可在大负荷工装下实现稳定、高精度推压，广泛用于3C电子、汽车、家电五金等制造领域。

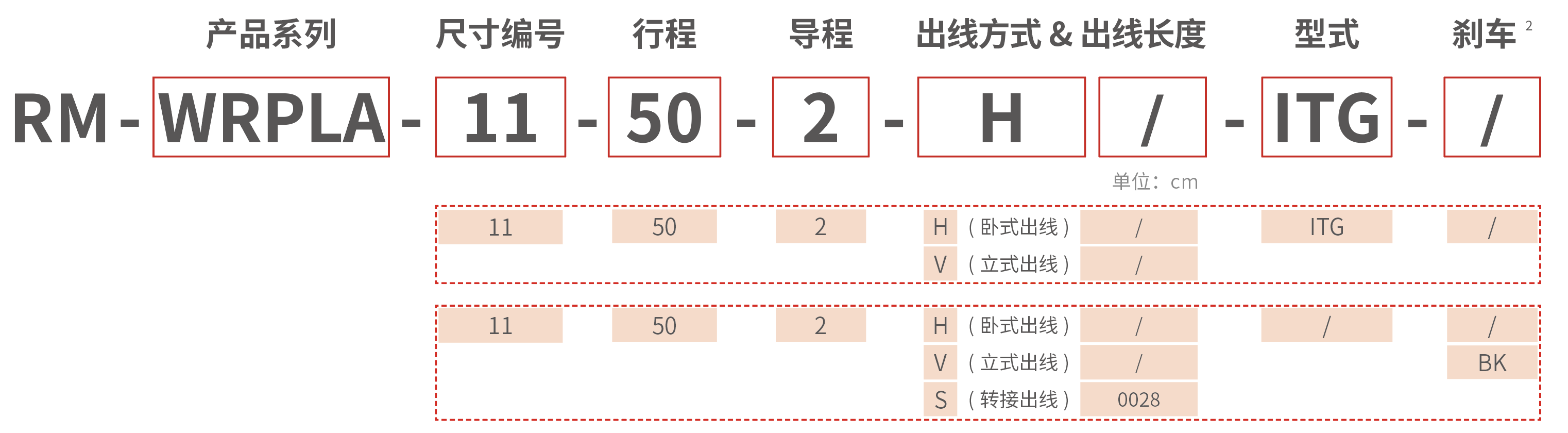

型号说明
产品参数
RM-WRPLA
宽平台型推杆
| 产品图 |  | |
|---|---|---|
| 型号名 | RM-WRPLA-11-50-2-ITG | RM-WRPLA-11-50-2 |
| 尺寸编号 | 11 | 11 |
| 质量 | 1.6kg | 1.6kg |
| 尺寸 | 150*80*56mm | 150*80*56mm |
| 行程 | 50mm | 50mm |
| 导程 | 2mm | 2mm |
| 最高速度 | 100mm/s | 100mm/s |
| 最大推压力1 | 300N | 300N |
| 水平最大负载质量 | 6kg | 6kg |
| 垂直最大负载质量 | 0.5kg | 0.5kg |
| 重复精度 | ±0.02mm | ±0.02mm |
| 动态负载允许力矩MP | 13.67 N.m | 13.67 N.m |
| 动态负载允许力矩MR | 9.11 N.m | 9.11 N.m |
| 动态负载允许力矩MY | 13.67 N.m | 13.67 N.m |
| 适用控制器 | 内置 | RM-C-20；RM-CEP-20；RM-CEMS-20 |
| 支持通讯方式 | Modbus RTU；I/O | EtherCAT；Modbus TCP；PROFINET； Modbus RTU；I/O（具体参看控制器快速选型索引表） |
| I/O接口 | 输入3点, 输出3点（NPN） | 具体按控制器规格 |
| 额定电压 | DC 24V ±10% | DC 24V ±10% |
| 额定电流 | 2A | 2A |
| 使用环境 | 0~40℃；85%RH以下 | 0~40℃；85%RH以下 |
| 防护等级 | IP40 | IP40 |
说明
- 1. 数据来源于25℃实验室实测结果。
- 2. 如产品需要带刹车功能, 请联系销售代表获取相关图纸。
- 3. 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。

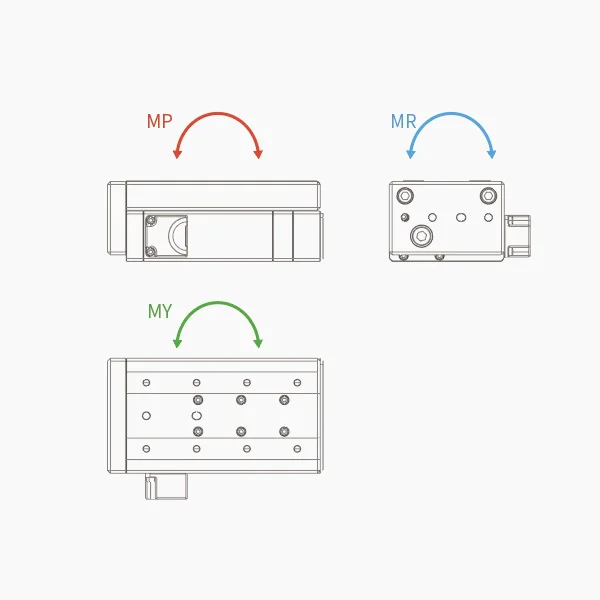

力矩方向
