RM-PVCS-F
精密力控型直驱微型平台型推杆
PVCS-F是一款采用直驱技术的精密力控型微型电缸，具有高频、高速、高精度等特点，力控精度可达±0.01N，并可离线采集力位时数据。
PVCS-F适用于微小易损工件的高节拍精密压装、精密检测等，广泛应用于3C电子、半导体、生物医疗等行业。

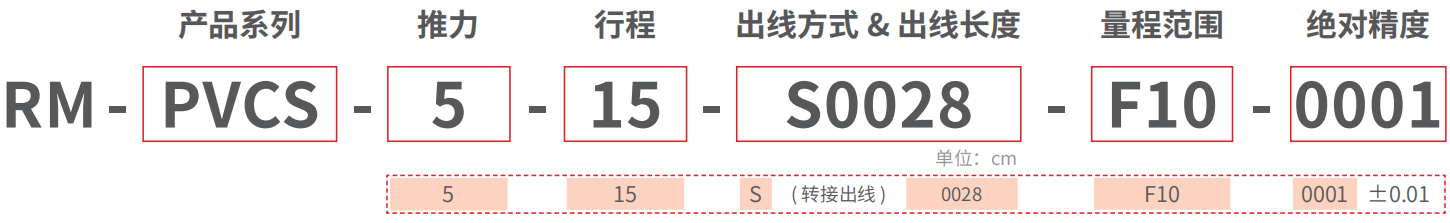

型号说明
产品参数

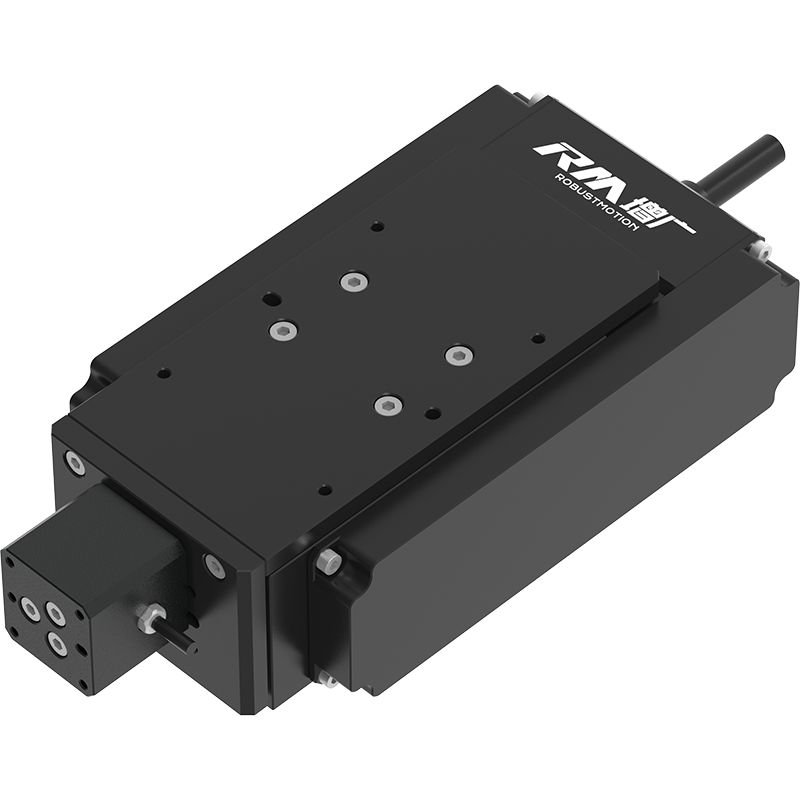

| 产品图 |  |
|---|---|
| 型号名 | RM-PVCS-5-15-F |
| 质量 | 1.1 kg |
| 尺寸 | 173.5*81*45 mm |
| 行程 | 15 mm |
| 持续推力1 | 5 N |
| 推力常数 | 2.85 N/A |
| 位置重复定位精度 | ±6 μm |
| 直线行程分辨率 | 0.5 μm |
| 最高频率 | 6 Hz |
| 适用控制器 | RM-CEUF-55；RM-CEMF-55 |
| 支持总线协议 | RM-CEUF控制器支持：EtherCAT；Modbus RTU；I/O RM-CEMF控制器支持：Modbus TCP；PROFINET；CC-LINK；Modbus RTU |
| 额定电流 | 2.1 A |
| 工作电压 | 24 V |
| Z轴防掉落保护 | 恒力弹簧复位 |
| 使用环境 | 0~40℃；85%RH 以下（无结露情况下） |
| 防护等级 | IP40 |
传感器不同量程对应的闭环出力范围表
| 持续推力 | 行程 | 闭环出力范围 |
|---|---|---|
| F10-0001 | ||
| 5 N | 15 mm | 0.04 ~ 4.96 N |
说明
- 本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。
