RM-WRPLA-HF
精密力控型宽平台型电动推杆
WRPLA-HF精密力控型宽平台型电动推杆是一款宽平台设计的工业级微服电缸，具有大负载、高重复定位精度等特点，可在大负荷工装下实现稳定、精密的推压。
广泛用于3C电子、汽车、家电五金等制造领域。

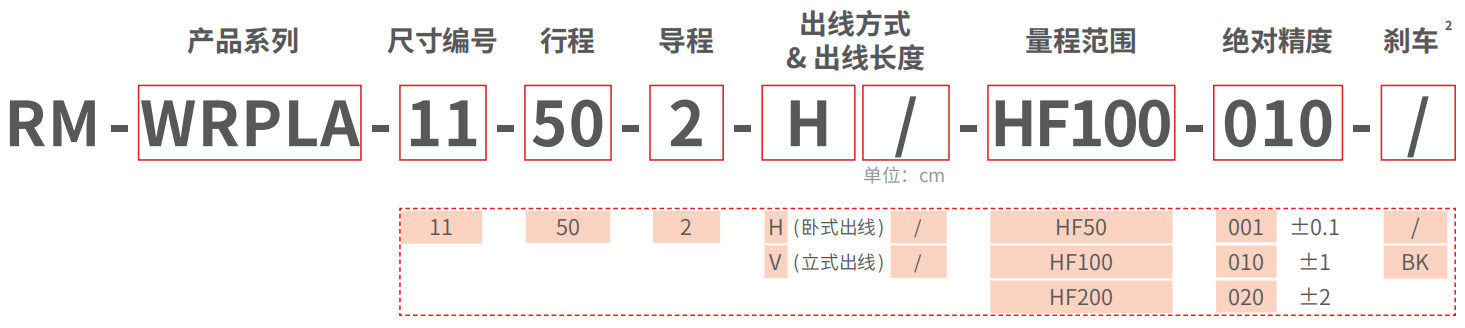

型号说明
产品参数

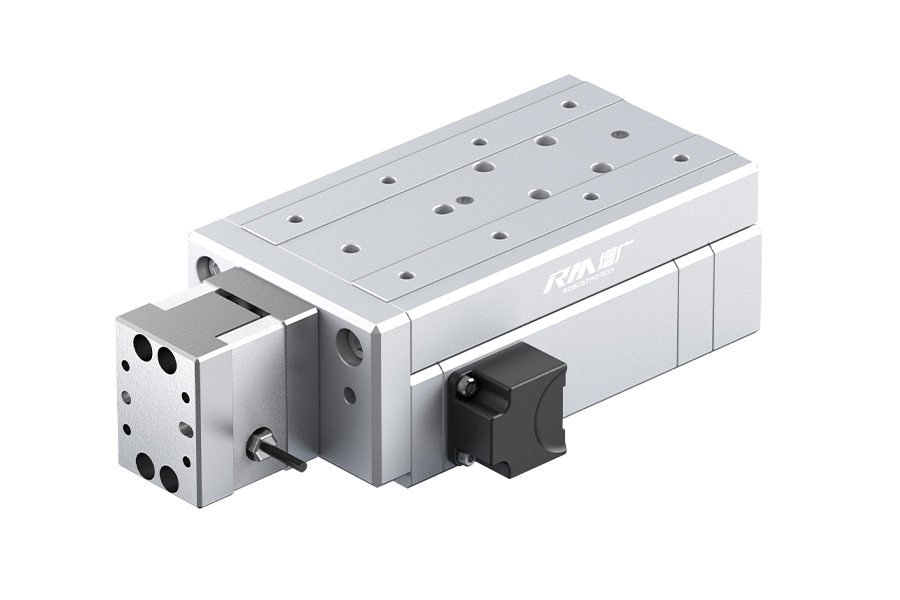

| 产品图 |  |
|---|---|
| 型号名 | RM-WRPLA-11-50-2-HF |
| 尺寸编号 | 11 |
| 质量 | 2 kg |
| 尺寸 | 195*80*56 mm |
| 行程 | 50 mm |
| 导程 | 2 mm |
| 最高速度 | 100 mm/s |
| 水平最大负载质量 | 0.5 kg |
| 垂直最大负载质量 | 1.5 kg |
| 重复精度 | ±0.02 mm |
| 适用控制器 | RM-CEPF-20；RM-CEMSF-20 |
| 支持总线协议 | RM-CEPF控制器支持：EtherCAT；Modbus RTU；I/O RM-CEMSF控制器支持：Modbus TCP；PROFINET；CC-LINK；Modbus RTU |
| 额定电压 | DC24±10% V |
| 额定电流 | 2 A |
| 使用环境 | 0~40℃；85%RH以下（无结露情况下） |
| 防护等级 | IP40 |
传感器不同量程对应的闭环出力范围表
| 尺寸编号 | 行程 | 闭环出力范围 | ||
|---|---|---|---|---|
| HF50-001 | HF100-010 | HF200-020 | ||
| 11 | 50 mm | 0.2~49.8 N | 1.1~98.9 N | 2.1~197.9 N |
说明
- 1.本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。
- 2.如产品需要带刹车功能 , 请联系销售代表获取相关图纸。
