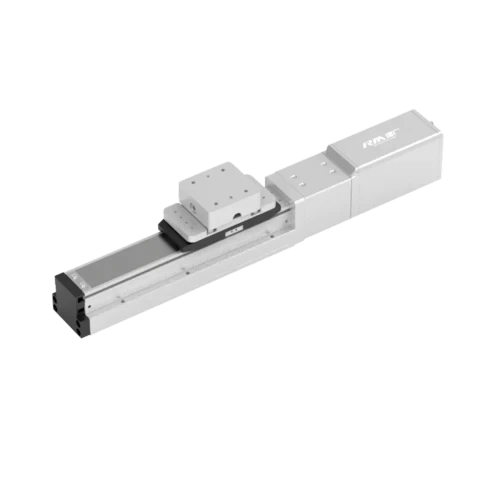

RM-SLD-F
RM-SLD-F
定位精度高
负载大
行程范围广
速度快

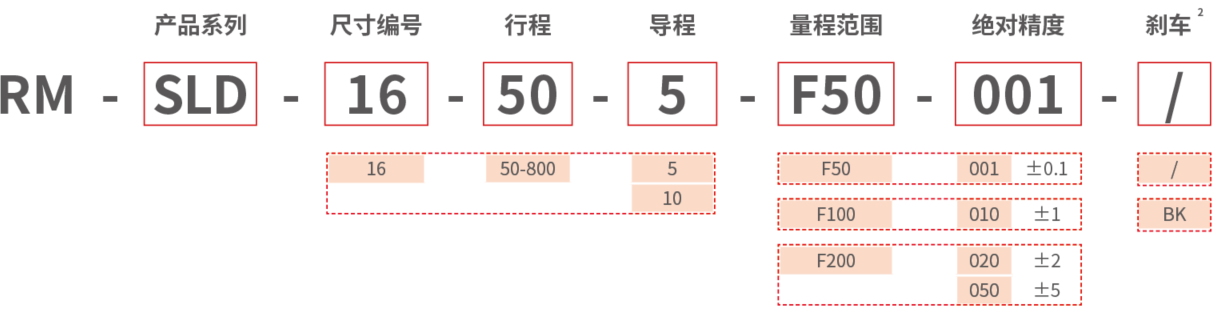

型号说明
产品参数
| 型号名 | RM-SLD-16- X -5-F | RM-SLD-16- X -10-F |
|---|---|---|
| 尺寸编号 | 16 | 16 |
| X 行程（mm） | 50-800（每间隔50） | 50-800（每间隔50） |
| 导程（mm） | 5 | 10 |
| 最高速度（mm/s） | 200 | 400 |
| 重复精度（mm） | ±0.02 | ±0.02 |
| 适用控制器 | RM-CEUF-55、RM-CEMF-55 | RM-CEUF-55、RM-CEMF-55 |
| 支持总线协议 | Modbus RTU，EtherCAT，Modbus TCP，PROFINET，EtherNet/IP，CC-LINK，CANopen | |
| 支持控制方式 | I/O，脉冲控制（RM-CEMF-55 除外） | |
| 额定电压（V） | DC24±10% | DC24±10% |
| 额定电流（A） | 4 | 4 |
| 使用环境 | 0~40℃、85%RH以下（无结露情况下） | 0~40℃、85%RH以下（无结露情况下） |
| 防护等级 | IP40 | IP40 |
传感器不同量程对应的闭环出力范围表
| 量程范围 | 绝对精度 | 力量控制精度等级（N） | 闭环出力范围（N） | 负载质量（kg） | |
|---|---|---|---|---|---|
| 水平安装 | 垂直安装 | ||||
| F50 | 001 | ±0.1 | 0.2～49.8 | 1 | 2 |
| F100 | 010 | ±1 | 1.1～98.9 | 2 | 2 |
| F200 | 020 | ±2 | 2.1～197.9 | 4 | 4 |
| F200 | 050 | ±5 | 5.1～194.9 | 4 | 4 |
说明
- 1.该产品可定制大负载款，详细信息请联系销售代表 。
- 2.如产品需要带刹车功能 , 请联系销售代表获取相关图纸。
- 3.本产品手册提供的图纸为默认的标配型号，如需选配不同电机方向、出线方向或出线方式等的其他型号，请联系本地销售代表索取选配型号的图纸。
